Wiederkehrende Prüfung der Gründungsstruktur im Offshore-Windpark Veja Mate

Die Gründungsstruktur trägt die gesamte Anlage, die Schraubverbindungen sind das zentrale Bindeglied zwischen Monopile und Transition Piece. Jede Abweichung von der vorgesehenen Vorspannkraft wirkt sich unmittelbar auf die Standsicherheit der Windenergieanlage aus.

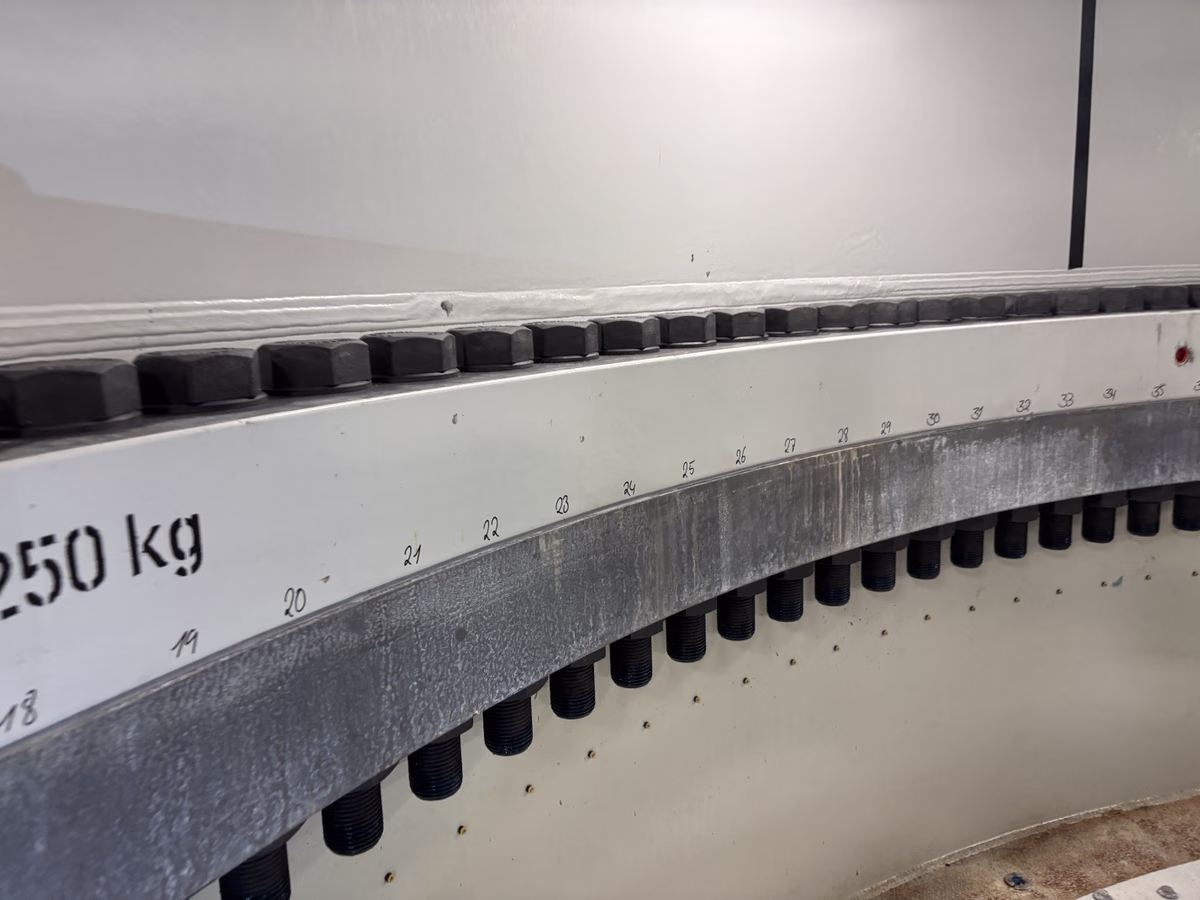

Für die wiederkehrende Prüfung (WKP) im Offshore-Windpark Veja Mate gemäß BSH Standard Konstruktion waren Monopile und Transition Piece im Innen- und Außenbereich visuell zu prüfen und die Vorspannkraft der M72-Verschraubungen nach Betreibervorgaben messtechnisch zu erfassen.

‍

Durch die schiere Größe der M72-Schrauben lässt sich die reale Vorspannkraft über herkömmliche Drehmomentkontrolle nur unter erheblichem logistischem Aufwand ermitteln, die geforderten Genauigkeiten lassen sich zudem nicht erreichen. Erforderlich ist eine Ultraschallmessung, die die tatsächliche Schraubenlängung erfasst, und zwar so reproduzierbar, dass die Ergebnisse über mehrere Prüfzyklen hinweg vergleichbar bleiben und aussagekräftige Rückschlüsse auf die Qualität der Schraubverbindung zulassen.

01 · Prüfplanung nach BSH Standard Konstruktion

Für jede Anlage wird ein Prüfplan erstellt, der Sichtprüfumfang und Schraubenprüfung strukturiert aufeinander abstimmt, mit Rückgriff auf die Ergebnisse der vorangegangenen Prüfzyklen.

‍

02 · Sichtprüfung innen und außen durch VT2-Prüfer

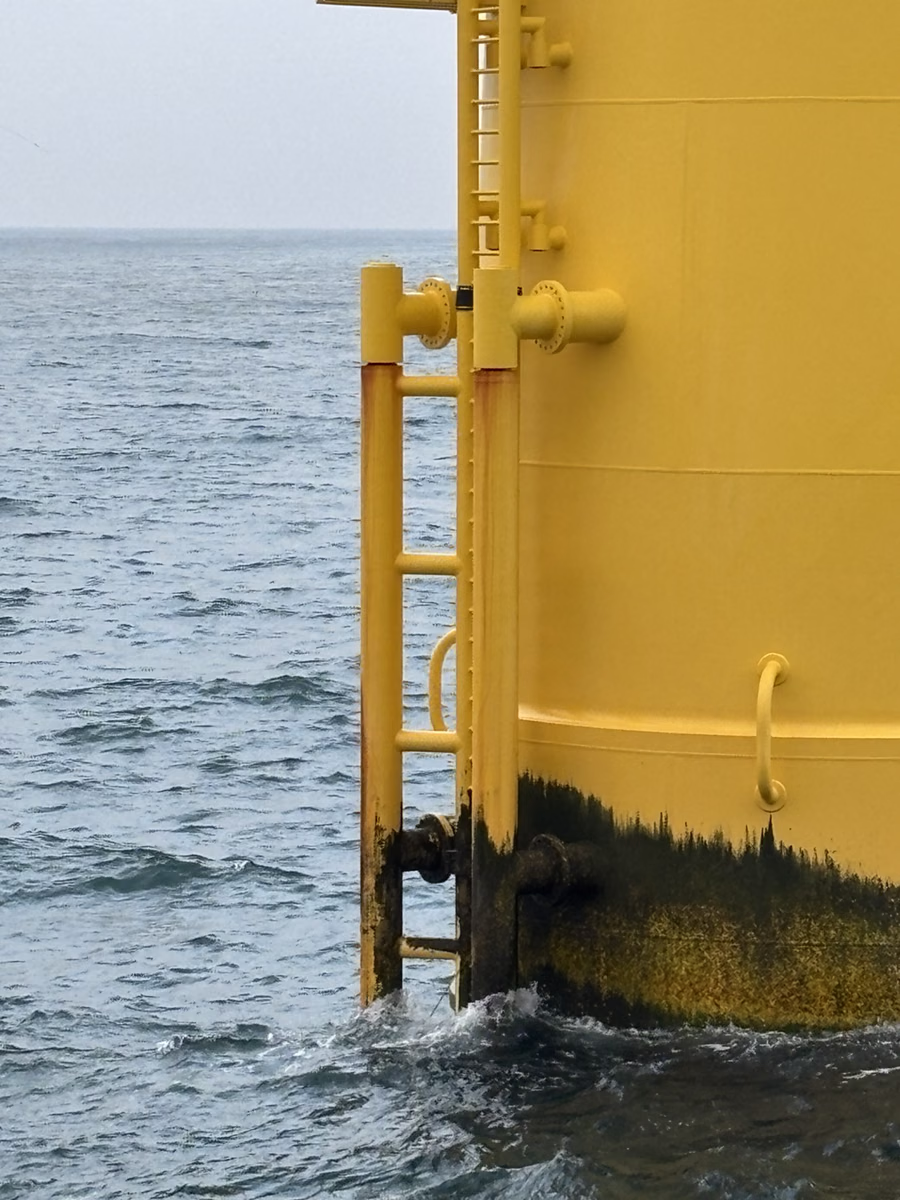

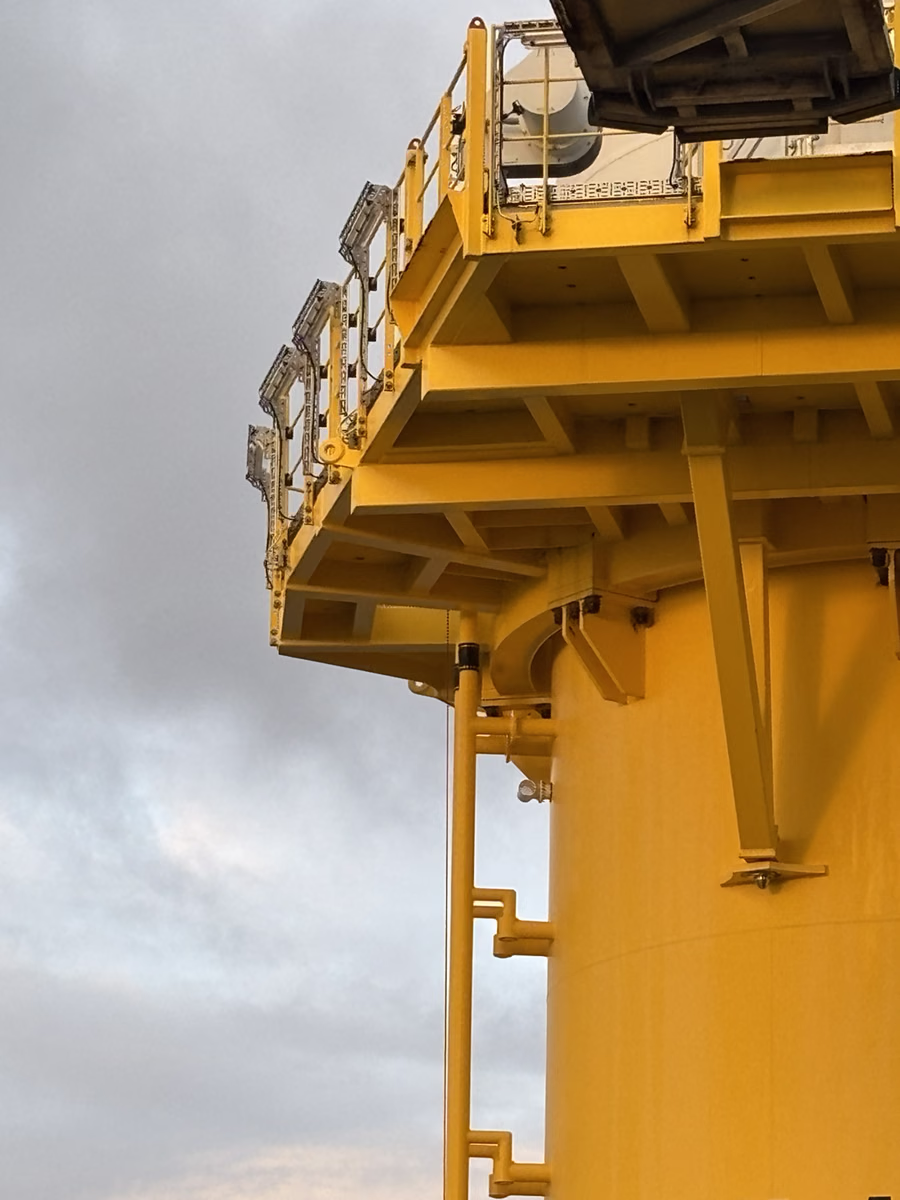

Qualifizierte Sichtprüfer VT2 gemäß DIN EN ISO 9712 inspizieren Monopile und Transition Piece visuell auf Korrosion, Beschichtungsschäden, Risse und strukturelle Auffälligkeiten, im Innenbereich ebenso wie an der Außenstruktur.

‍

03 · Vorbereitung und Kalibrierung der Messtechnik

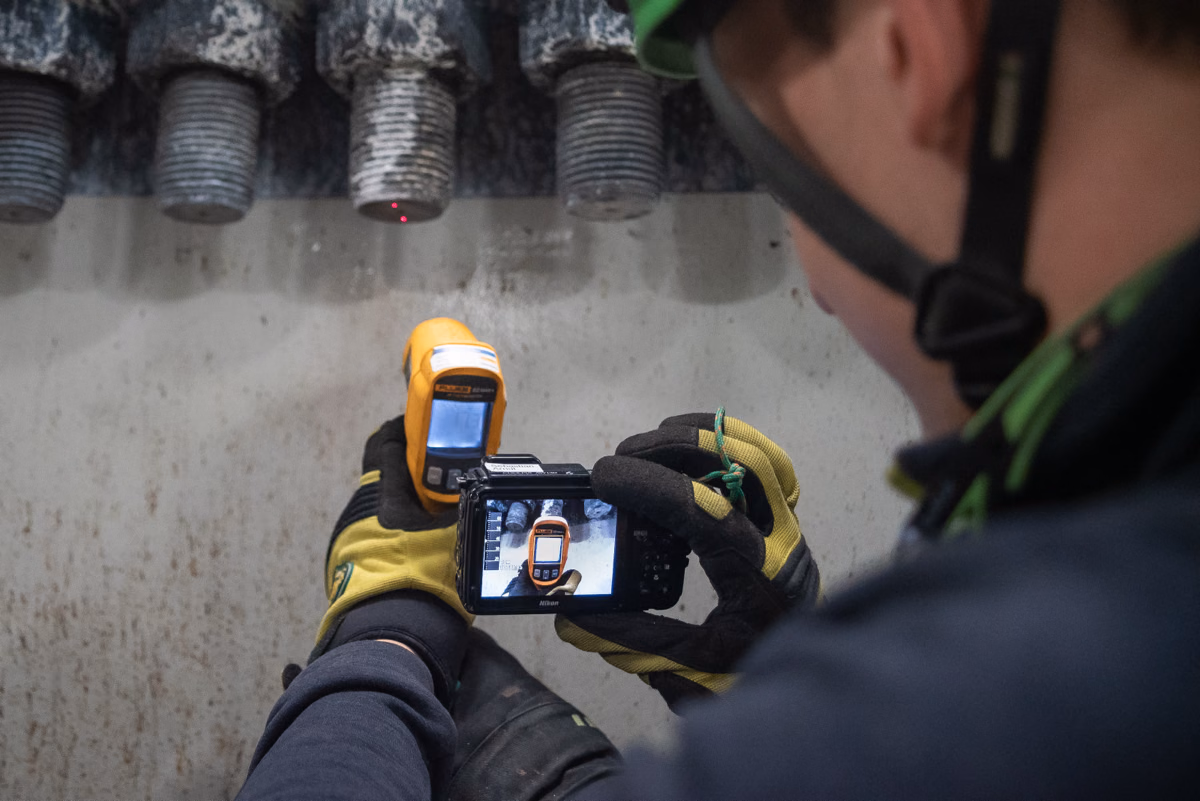

Für jede M72-Verschraubung werden die Messstellen identifiziert und vorbereitet. Material- und Referenzkennwerte fließen in die Kalibrierung der Ultraschalltechnik ein und schaffen die Basis für reproduzierbare Messwerte.

‍

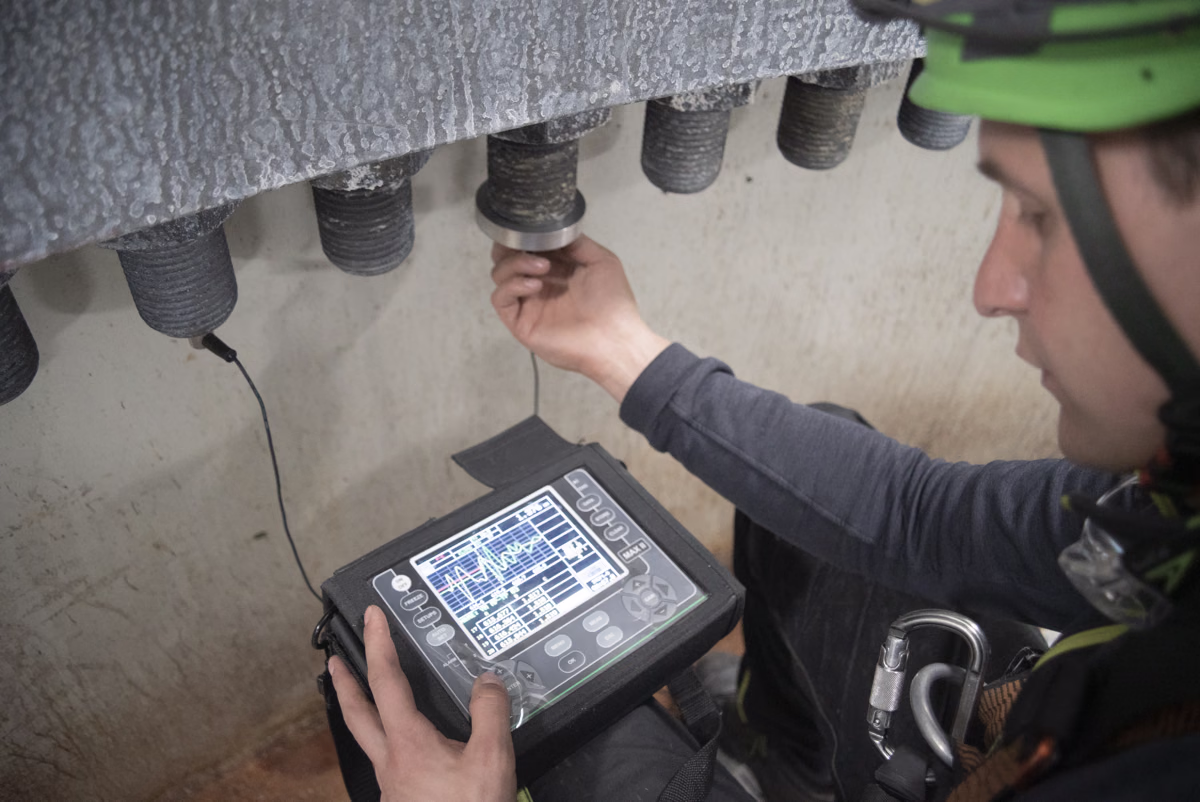

04 · Ultraschall-Vorspannkraftmessung an M72-Schrauben

Die Schraubenlängung wird per Ultraschall präzise erfasst und daraus die tatsächliche Vorspannkraft ermittelt. Anders als drehmomentbasierte Verfahren liefert die Methode Werte, die den realen Zustand der Verbindung abbilden.

‍

05 · Auswertung nach Betreibervorgaben

Jedes Messergebnis wird gegen die vom Betreiber definierten Sollwerte geprüft. Auffällige Verschraubungen werden dokumentiert und mit klarer Handlungsempfehlung an den Betreiber gemeldet.

‍

06 · Dokumentation über mehrere Prüfzyklen

Sichtprüfung und Vorspannkraftmessung fließen in einen strukturierten Prüfbericht je Anlage. Die Dokumentation ist auf Nachvollziehbarkeit über Jahre angelegt und bildet die Grundlage für die jeweils folgende WKP.

• Schraubverbindungen an der primären Stahlstruktur mit direktem Einfluss auf die Standsicherheit der gesamten Anlage.
• Höchste Präzisionsanforderung: nur reproduzierbare Messwerte erlauben belastbare Aussagen über die Qualität der Schraubverbindung.
• Mehr als 1.000 geprüfte Schrauben pro Jahr, eine Datenbasis, die Trends über Prüfzyklen hinweg sichtbar macht.
• Prüfung gemäß BSH Standard Konstruktion, kombiniert mit Sichtprüfkompetenz VT2 und fundierter Ultraschall-Schraubenprüfung.

Die kontinuierliche Fortschreibung der Ergebnisse aus der wiederkehrenden Prüfung der Gründungsstrukturen im Offshore-Windpark Veja Mate ermöglicht eine systematische Auswertung und verlässliche Aussagen über die Qualität der Schraubverbindungen an der primären Stahlstruktur. Aus Einzelmessungen wird so über die Jahre ein belastbares Zustandsbild, die Grundlage für fundierte Entscheidungen des Betreibers zu Standsicherheit und Lebensdauer seiner Anlagen.
